Фрезерный обрабатывающий центр VYMAT BTMC-1530

Под заказ

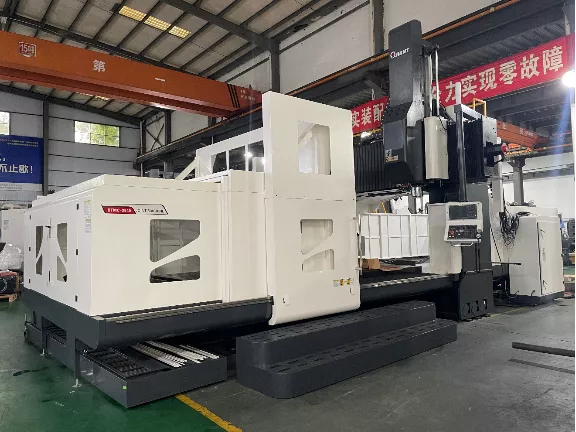

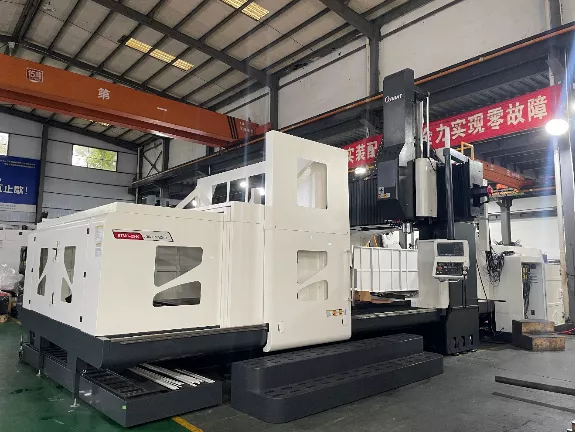

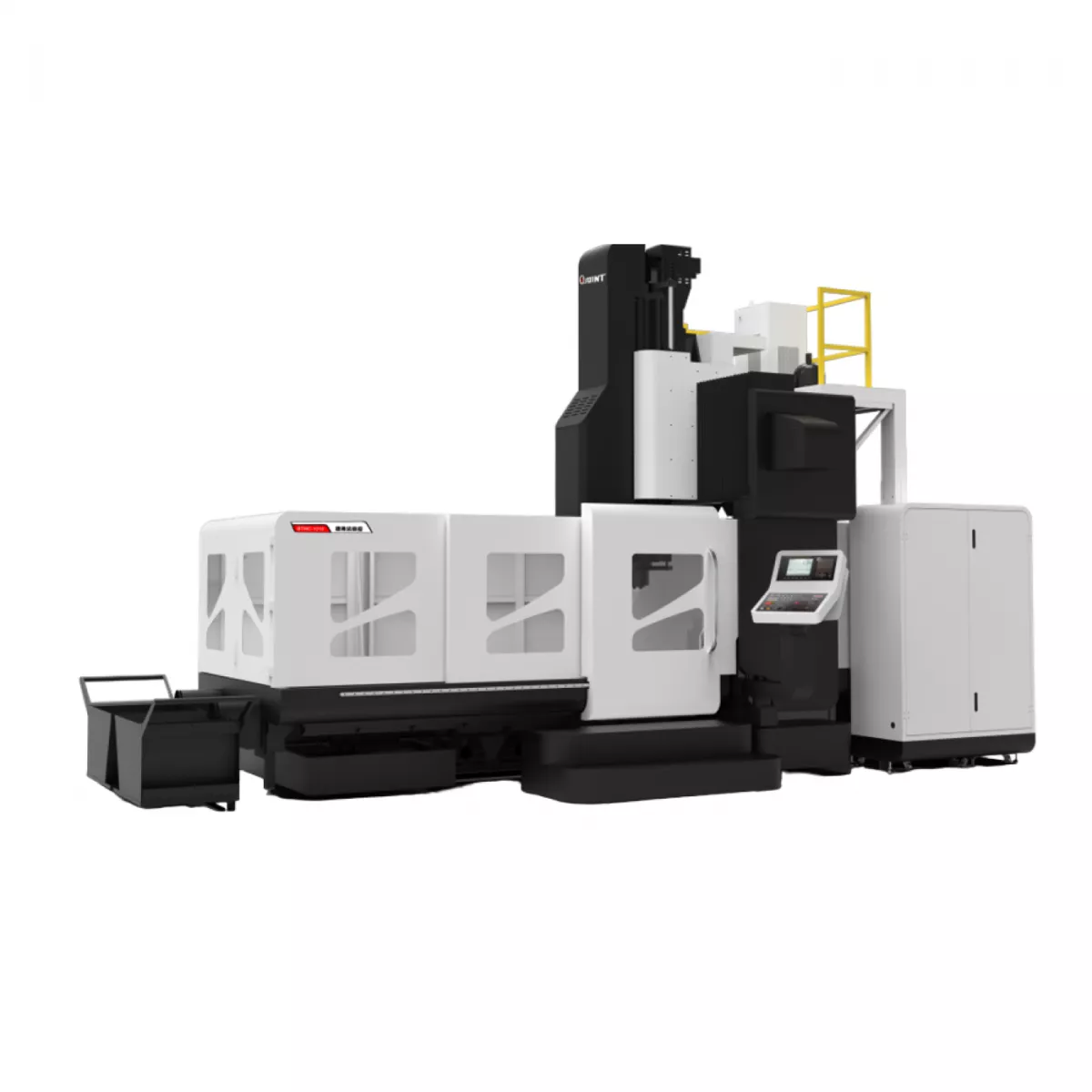

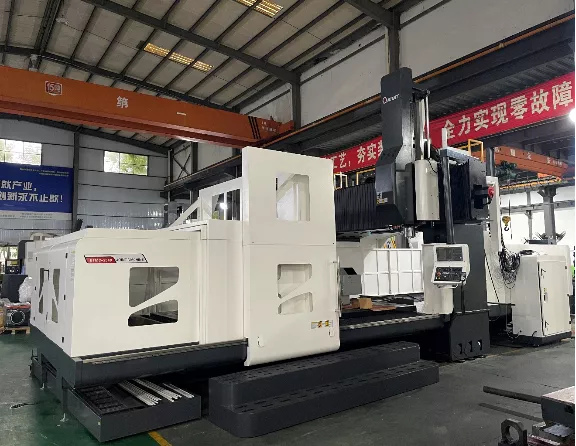

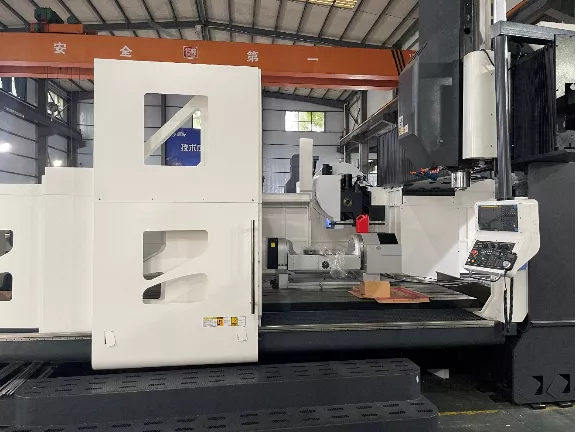

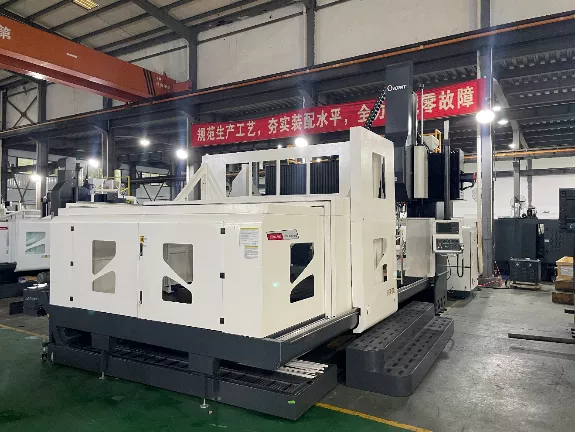

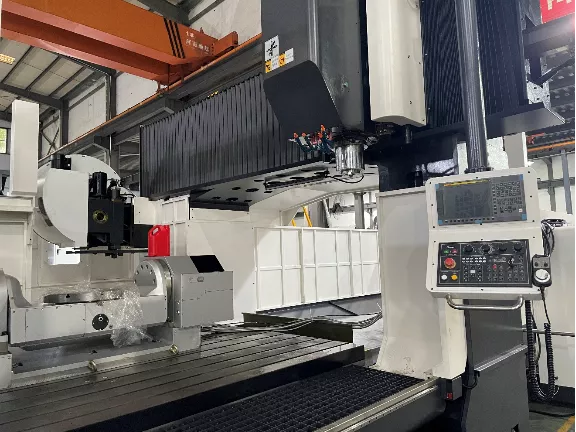

Малогабаритный портальный обрабатывающий центр VYMAT BTMC-1530

Подробно

Комплектация

Вся комплектация

15 817 458 ₽

В корзину

Получить предложение

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Цена по запросу

Получить предложение

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

PDF с характеристиками и комплектацией

Способы доставки

Включено в стоимость

Доставка

ПНР

Расширенная
гарантия

Описание
Характеристики
Отзывы

Описание

Новинка для замены крупногабаритных обрабатывающих центров VMC
Портальный обрабатывающий центр серии BTMC-1225 - новая модель, разработанная для замены традиционного крупногабаритного станка VMC типа "С". Всесторонне улучшает отклонения в точности больших станков VMC и уменьшает недостаток деформации при большой нагрузке, обеспечивает высокую точность. Широко используется для обработки крупных пресс-форм, рам и деталей ящичного типа. Также может быть оснащен высокоскоростным механическим шпинделем BT40-12000/15000 или высокоскоростным шпинделем HSK63 с электродвигателем 18000/24000, добавлена функция компенсации повышения температуры для обработки пресс-форм или деталей с высокой степенью зеркальности.

Стандартные принадлежности：

Система управления Fanuc 0i MF(1) /a С приводом и двигателем
Двигатель шпинделя с ременным соединением 30 кВт BT50/6000 об/мин
Ось X/Y мм роликовый линейный ход, ось Z коробчатый ход
Автоматическая система смазки
Система охлаждения заготовки
Система смазки шпинделя
Система обратной связи с тремя внутренними энкодерами
Закрытая крышка
Электронный маховик MPG
Трехцветная сигнальная лампа
Рабочий свет
Монтажная площадка и регулировочный болт
Инструмент и ящик для инструментов
Руководство по эксплуатации станка
Маслоохладитель шпинделя
Цепной+винтовой конвейер

Полностью автоматизированный технологический процесс обеспечивает точность и стабильность работы станка

Стандартная оснастка: ременной шпиндель BT50 для достижения высокой жесткости обработки, опционально может быть установлен прямой шпиндель Bt40, 10000/12000/15000 об/мин, или моторизованный шпиндель HSKA63 8000/24000 об/мин, для реализации высоких требований к обработке спекулятивных поверхностей.
Опционально может быть оснащен сквозной системой охлаждения шпинделя (CTS) для выполнения требований к обработке глубоких отверстий.
Опционально может быть установлена коробка передач ZF или целая коробка передач, что позволяет удовлетворить высокие требования к обработке.

Преимущества

Высокоточные основные детали: Применяются известные немецкие/тайваньские марки линейных направляющих и ШВП, японские прецизионные подшипники класса NSK/P4, обеспечивающие высокую точность работы станка.
Стандартные комплектующие: Тайваньский механический шпиндель BT50, роликовые линейные направляющие по осям X, Y с большой нагрузкой, направляющие по оси Z; предназначены для обработки больших пресс-форм, крупных деталей, жесткой высокоскоростной обработки рамы пресс-формы.
Балка, колонна и основание разработаны с учетом армирующих элементов, повышающих жесткость и устойчивость к деформации, что соответствует требованиям высокоскоростной обработки с высокой степенью детализации.
Высокая жесткость конструкции цельной балки-колонны обеспечивает стабильность станка в условиях жесткой резки и высокоскоростного резания.
Использование технологии температурной компенсации позволяет повысить точность обработки в условиях длительной работы.

Особенности:

Серия BTMC10/12/15 представляет собой модернизированный продукт, созданный специально с учетом особенностей станков VMC большого типа (1270/ 1370/ 1690/1890).
Обладает следующими характеристиками:
Центральная часть шпинделя расположена вплотную к направляющей оси Z, что устраняет отклонения в точности, вызванные провисанием шпиндельной коробки из-за большого расстояния между отделениями в крупных вертикальных обрабатывающих центрах.
Устраняется отклонение точности, вызванное подвеской обеих сторон стола станка VMC.
По осям X и Y установлены линейные направляющие с роликами большой грузоподъемности; при работе стол не выходит за пределы базы; напряжение нагрузки снимается равномерно; устраняется деформация, вызванная длительной большой нагрузкой на стол станка VMC.
Вес стола с нагрузкой примерно на 50% выше, чем у станка VMC той же спецификации.
На оси Z используется азотный противовес, что повышает скорость реагирования и плавность работы по сравнению с использованием противовеса гидромолота на станке VMC.
Дверной проем с обеих сторон портальной конструкции закрывается крышкой, что удобно для загрузки и выгрузки крупных заготовок и выполнения операций обработки.

Характеристики

Рабочая зона
Длина стола, мм	1300
Ширина стола, мм	3000
Расстояние от шпинделя до стола, мм	186-986
Ширина портала, мм	1550
Т-слот	7-22x175
Максимальная нагрузка на стол, кг	6000
ЧПУ
Тип ЧПУ	Fanuc 0i MF(5)
Шпиндель
Конус шпинделя	BT50
Диаметр конуса шпинделя, мм	200
Скорость вращения шпинделя, об/мин	0-6000
Мощность шпинделя, кВт	15
Направляющие
Тип направляющих для оси X	45 (качения)
Тип направляющих для оси Y	45 (качения)
Тип направляющих для оси Z	Скольжения
Перемещение
Перемещение по оси X, мм	3000
Перемещение по оси Y, мм	1600
Перемещение по оси Z, мм	800
Быстрое перемещение по оси X, м/мин	10
Быстрое перемещение по оси Y, м/мин	16
Быстрое перемещение по оси Z, м/мин	12
Скорость подачи, м/мин	8
Точность
Точность позиционирования, мм/м	0.01
Минимальная единица перемещения, мм	0.001
Габаритные размеры
Длина, мм	8600
Ширина, мм	4560
Высота, мм	4300
Масса, кг	19000
