Фрезерный обрабатывающий центр 5-ти осевой IMU-5X 500

В наличии

Русскоязычная система ЧПУ H-CNC
Инструментальный магазин до 40 позиций
Система измерения детали и инструмента
Поворотно-наклонный стол с редукторным приводо...
Подробно

Комплектация

Вся комплектация

27 977 010 ₽

В корзину

Получить предложение

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Цена по запросу

Получить предложение

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

PDF с характеристиками и комплектацией

Способы доставки

Включено в стоимость

Доставка

ПНР

Расширенная
гарантия

Описание
Характеристики
Комплектация
Отзывы

Описание

Фрезерный обрабатывающий центр 5-ти осевой IMU-5X 500 предназначен для комплексной обработки заготовок в виде тел вращения и корпусных деталей, выполненных из высокопрочных металлов с высокой твердостью и ударной вязкостью, таких как нержавеющая сталь, алюминий, титан и жаропрочные сплавы. Эти вертикальные фрезерные центры оснащены наклонно-поворотным столом на двух поддерживающих опорах, что обеспечивает жесткость и стабильность обработки, высокую точность вращения и значительный крутящий момент.

Конструктивные особенности

Станина

Цельнолитой портал с большим пролетом и прочной опорой
Четыре роликовых направляющих высокой жесткости 45 мм для оси Y + технология винтового привода с быстрым откликом, ускорение осей X/Y/Z - 7 м/с
Разрешение оптических линеек 0,01 мкм для трех осей X/Y/Z
Подвижные части осей X/Y/Z изолированы от области обработки, чтобы обеспечить точность и продлить срок службы станка

Суппорт по оси Y перемещается одним сервоприводом, что значительно улучшает синхронизацию перемещений

Конструкция станины проектируется методом конечных элементов FEA.

Ось Z

Благодаря использованию запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация в процессе обработки значительно снижаются.

Мотор шпиндель, изготовлен по европейской технологии, с максимальным крутящим моментом.

Установлена система балансировки цилиндра для снижения нагрузки на ходовой винт.

Кратчайшее расстояние между шпинделем и дверью составляет 390 мм, что обеспечивает удобство доступа оператора станка в рабочую зону станка

Поворотный стол IMU-5X 500 использует европейскую высокотехнологичную механическую трансмиссию GTRT.

Запатентованная технология предотвращения люфта зубчатых передач
Энкодер HENDENHAIN в стандартной комплектации для оси A/C
Крутящий момент оси A — 2000 Нм, крутящий момент оси C — 432 Нм
Высокий крутящий момент, низкое энергопотребление
Высокая точность, длительный срок службы
Максимальная нагрузка 300 кг

IMU-5X 500_3.png

Инструментальный магазин на 32 позиций (опционально устанавливаются 48/60) инструмента весом до 8 кг, время смены инструмента 2,5 сек.

IMU-5X 500_8.jpg

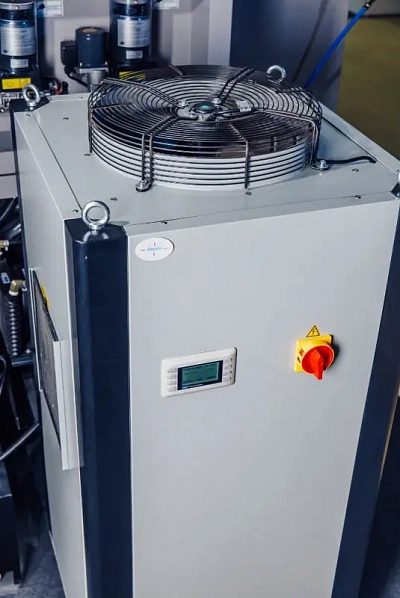

Кондиционер электрошкафа, прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

IMU-5X 500_5.jpg

В стандартной комплектации станок оснащен системой измерения детали RENISHAW OMP-40
В стандартной комплектации станок оснащен контактной системой измерения инструмента MARPOSS
MPG Маховичок, пистолет для обдува воздухом и СОЖ
Прямой привод HSK-A 63 20000 об/мин
Контроль теплоотвода HUAZHONG CNC обеспечивает производительность, точность и срок службы шпинделя
Инновационная конструкция подшипника шпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод.
Устройства контроля шпинделя эффективно защищают безопасную работу шпинделя.

Характеристики

Рабочая зона
Расстояние между шпинделем и столом, мм	120-570
Диаметр стола, мм	500
Нагрузка на стол, кг	300
Шпиндель
Конус шпинделя	HSK-A63
Скорость вращения шпинделя, об/мин	0-20000
Крутящий момент двигателя шпинделя, Нм	61
Мощность двигателя шпинделя, кВт	22
Перемещение
Перемещение по оси X, мм	600
Перемещение по оси Y, мм	910
Перемещение по оси Z, мм	450
Габаритные размеры
Длина, мм	4800
Ширина, мм	2500
Высота, мм	3100
Масса, кг	13000

Комплектация

Стандартная комплектация:

HNC-848D

5-осевой пакет калибровки

Прямой привод 18000 об/мин /HSK-A63/ABG0220O5-H63.M.E

Водяное охлаждение шпинделя

Система защиты от пыли и стружки шпинделя

Магазин инструмента 24шт магазин инструмента манипулятор (Тайвань)

Система измерения инструмента Marposs contact

X, Y, Z – линейки оптические

A, C- энкодер

X, Y, Z – роликовые направляющие 35 мм, PMI-TAIWAN

X, Y, Z- ШВП X 50х20, Y 40x20, Z 40x20 PMI-TAIWAN

Винтовой стружечный конвейер

Пистолет смыва

Воздушный пистолет

Полностью закрытая зона обработки

Система подачи СОЖ

Система продува инструментальных гнезд

Автоматическая система смазки

Рабочее освещение

Сигнальная лампа

Кондиционер электрошкафа

Инструмент для обслуживания станка

Анкерные болты

Инструкция по эксплуатации

Отзывы

—

пока нет отзывов

Отзывов пока нет — расскажите первым, как станок работает у вас на производстве.
